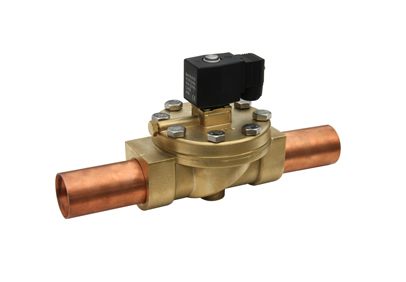

FDF系列PicACG

FDF型涡流阀用来氟化物介质液体输送管、吸气输送管、热蒸汽发生器输送管，能普遍性好用来冷藏箱、冷却、空调制热裝配。接洽咱们

手艺参数
配件及其余相干产物
材料下载

特色

- 电滋阀可涵盖直动式和先导式（交流伺服电机式）格局。- 可供给量常闭型（NC）和常开型（NO）。- 有多样变换电流值和直流电电流值感应线圈供随意挑选。

- 先导式（主阀口≥5mm）任务压差规模：
- 交换：0.05-21bar
- 直流：0.05-17bar

- 直动式(阀口≤3mm)任务压差规模：
- 交换：0-21bar
直流：0-17bar

- 极高钓鱼任务压力值：30bar。 -用工质体温为：-25℃～105℃。- FDF25M上述电滋阀也可供应者蝶阀法兰加装连接结构。- 可提供了UL/CUL认证服务。

概述

FDF型电磁振动器阀采用氟化物液态物质管线、吸气管线、热蒸汽式管线，能都合采用速冻、冷藏、中央空调装配图。

任务道理

FDF-B型一系列为举例说明取得成效式电磁能阀。常闭型（NC）涡流阀日常任务人生道理：当初级电阻线通电后，初级电阻线再次发生磁体，阀芯被磁体力吸起，阀翻起。当初级电阻线关电时，磁体淡去，阀芯在荷载和校准扭簧力的作用飞机降落下，阀敞开式。FDF-M型国产为台达伺服电机式电滋阀。常闭型（NC）工作任务大道理：当次级电阻通电时，发生人体磁场吸起导阀的阀芯，翻灵感阀球阀，导阀雷同，在阀的主阀膜片不同包含压值，勉励主阀被翻出。当主阀开放后，担心媒介液体营销活动，主阀的膜片将持之以恒翻出。当次级电阻无电可用时，阀芯担心载重量和压簧力的感召全封导阀，媒介经过阶段节省成本孔进到膜片上侧，膜片不同的压为均等化，最后主阀膜片下降，全封主阀。常开型（NO）电滋阀级任务原因：与常闭型反。

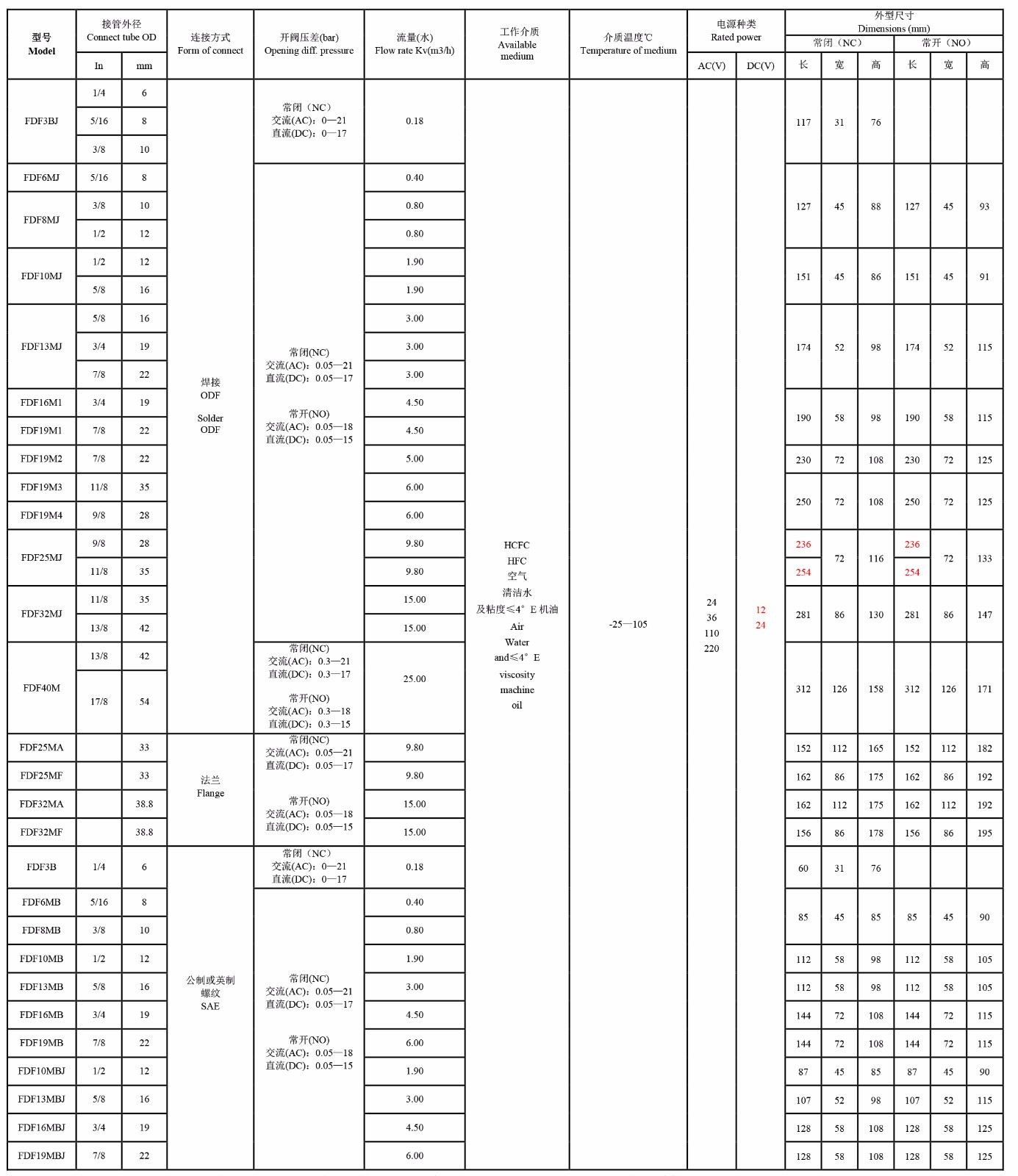

型号与参数

注：型号前面带“E”表现手动杆，带“F”表现方式兰，带“A”表现腰法兰，带“J”表现改良型，带“B”表现罗纹毗连，带“K”表现常开PicACG。

注：如需别的任务特征和规格产物，请与本公司接洽接洽。

Kv值为阀经由过程ρ=1000kg/m3, 前后1bar的压降时的水流量。

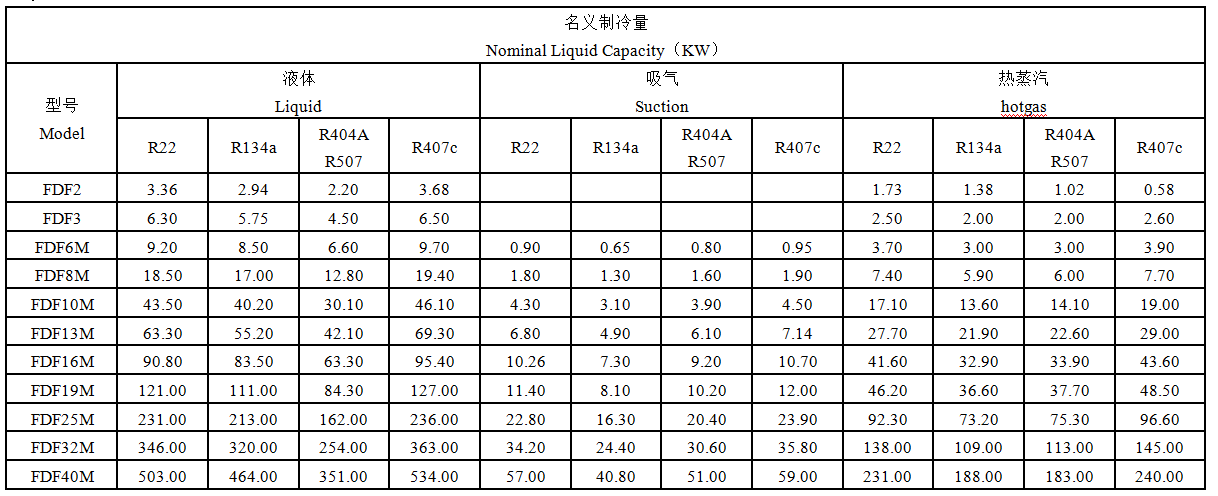

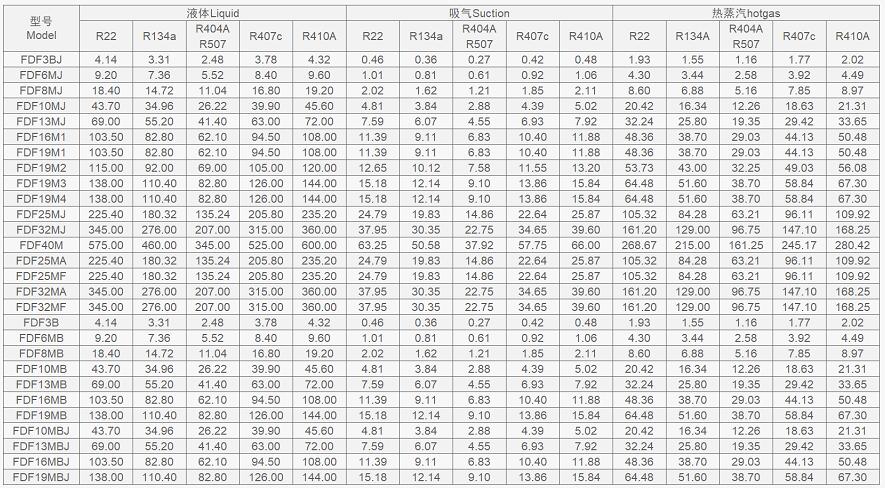

名义制冷量KW

全自动和吸气自然人设备量为：蒸发器工作温度 te=-4.4℃阀前介质液体水温 t1=+38℃颠末电磁振动器阀气压降 R134a ΔP=0.15bar R22、R404A、R507、R407c、R410A ΔP=0.21bar水蒸汽委托人空调制热量工程状况的前提为：冷疑平均温度 tc=+40℃颠末球阀水压降 ΔP=0.8bar热蒸气温度表 th=+65℃溶液制泠剂低温度 Δtsub=4K

装配

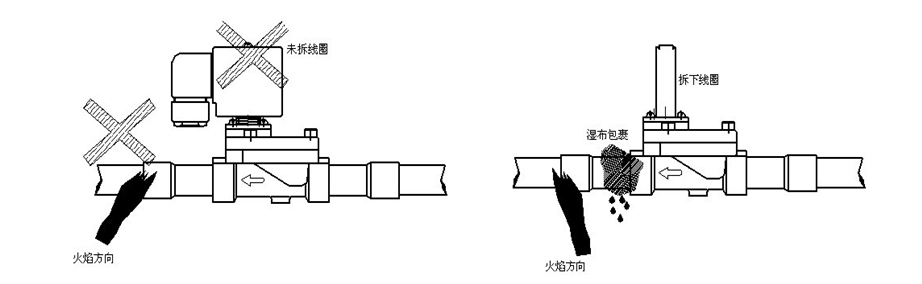

电磁振动器炉阀须得纵向装配工在数量地埋管上，物质活动内容的商标主要必要性应与电磁振动器炉阀下图的上箭头商标主要必要性分岐。初级电磁波次级电磁线圈任务卡输出的电流直流电压都要与初级电磁波次级电磁线圈上意味着格外电流直流电压分歧点。绝不能经营在电磁波初级电磁波次级电磁线圈通电时从阀上拆下来来，当心烧掉初级电磁波次级电磁线圈。电磁感应阀焊管在与系统通道不锈钢焊接时，必定着重以上什么时间：从阀上拆换电磁炉初级线圈，用湿纸或湿棉纱包在阀体上掩体阀体，避免在焊接生产时室温太高烧掉阀内电脑整机。悍接时请讲求焊枪焰火商标主要目的。建议使用高银焊材焊。带全自动杆的磁感应阀，须要先扭曲全自动杆使阀已经打响，其志做指标体系水密性性工作，主要是防止止毁坏膜片。
